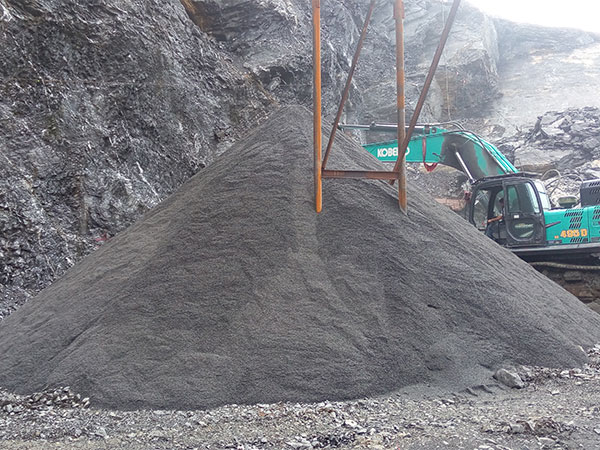

人工砂應(yīng)用技術(shù)之混凝土配級(jí)

(1)選取符合技術(shù)要求的顆粒級(jí)配人工砂，可以替換自然沙，根據(jù)正確的配合比設(shè)計(jì)辦法配料，所得人工砂混凝士在和易性、表研整飾、受力性能、、抗于縮等性能上均能符合通常混凝土項(xiàng)目的設(shè)計(jì)與開(kāi)工技術(shù)要求。

(2)配制～般混凝士的人工砂的技術(shù)要求為：質(zhì)地堅(jiān)硬、干凈、顆粒級(jí)配符合，其很大規(guī)格小于10毫米，小于0．08毫米石粉含量小于7％。

(3)用在混凝士的人工砂應(yīng)進(jìn)行堿活性試驗(yàn)，經(jīng)堿集料反應(yīng)試驗(yàn)后，其試件應(yīng)無(wú)裂縫、酥裂、膠體外溢等現(xiàn)象，存規(guī)定的試驗(yàn)齡期內(nèi)膨脹率應(yīng)小于0．1％，措施有：①限制水泥含堿量(Na，0·eq％)，選擇水泥含堿量=0．6％的“低堿水泥”；②選擇非活性骨料；③摻適的礦碴、粉煤灰、硅灰等攪拌材料。

(4)人工砂的細(xì)度模數(shù)宜調(diào)整在2．8～3．6之問(wèn)，有資料表明：以3．0～3．3之問(wèn)為佳。

(5)石粉對(duì)水泥原理增強(qiáng)表而今兩方面：①石粉在水泥水化反應(yīng)中起晶核影響，誘導(dǎo)水泥水化產(chǎn)物析品，加速水泥水化；②粉參與水泥水化反應(yīng)，生成水化碳錨酸鈣，而且鈣礬向單硫型的水化硫鋁酸鈣轉(zhuǎn)化。

(6)人工砂混凝士的和易性比自然沙混凝士差，可通過(guò)改換砂率或添加適量石粉(小于7％)改進(jìn)其和易性。

(7)攪拌給料，宜用碎石分開(kāi)：即水泥、碎石、人工砂或人工砂、碎石、水泥的辦法，有利與骨料均拌，已免離析。

(8)當(dāng)用在泵送混凝土?xí)r，宜選擇機(jī)制中砂，其通過(guò)300um篩孔的顆粒含不宜少于l5％，通過(guò)150um篩孔的顆粒含量不宜少于5％。
