鄂式破碎機齒板齒形設計建模方案

機器通過對于鄂式破碎機的發現匯總出了一種曲線顎板面及齒形的性能化建模方式，先在曲線性能化模型基礎上，進行了曲線的生成，其描述方式為扇面式，在曲線生成的基礎上，進行了鄂式破碎機實體建模的發現，進而為齒形的建模供應了顎板實體模型。

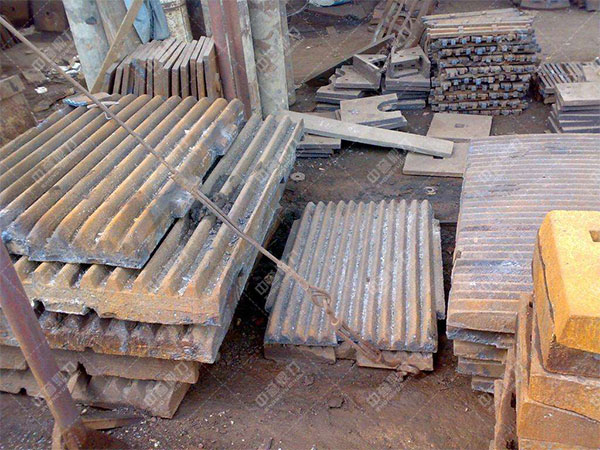

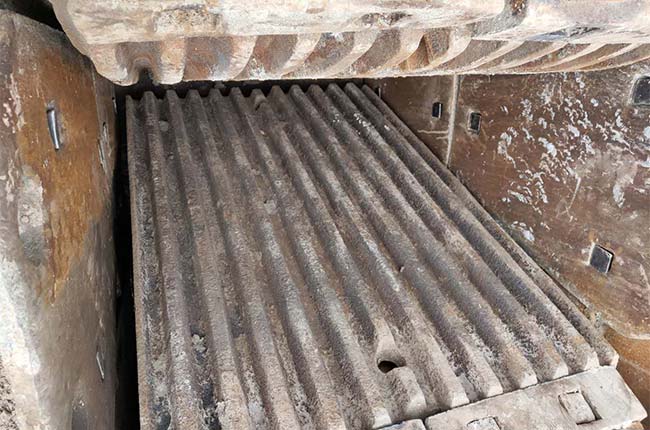

齒是不變在動顎上，在偏心輪的驅動下做平面的復雜擺動，齒與破碎石子直接接觸，齒的幾何特性，即齒板齒形的齒形、齒的個數等，都會或多活少影響破碎力的大小和散布，因此，對于不同的復擺鄂式破碎機，滿意的齒形、齒數和相應的性能是很重要的。

進行了正弦齒形性能化建模，進行了梯形齒板齒形的性能化建模順序。此方式可通過變化性能的數值可變化齒形的形狀，其可達成如下幾個方面：

1.憑借Pr/E的性能化建模，可達成對齒板齒形的性能化驅動；

2.可達成三角形齒與梯形齒的轉換，因此可根據不同的齒高、齒形、齒板齒形長度等性能無需人工生成三維齒板齒形實體；

3.可以隨意調整尺寸性能之間的邏輯約束聯系，減少設計人員的重復性勞動，提高設計效能；

4.可以為齒板齒形的動態了解發現供應一個正確、準確的模型。

梯形齒板齒形的性能化建�？蛇_成如下幾方面：

1.變化齒板齒形性能，可以驅動齒板齒形形狀；

2.可以隨意調整梯形齒的形狀，為梯形齒板齒形發現供應了一個正確準確的模型。

通過機器給出的建模方案，不僅可以隨意進行性能及性能間相互聯系的設置、建立和調整，性能化設計很大的改進了圖形的修改手段，可以大大減少設計人員的重復性勞動，提高設計效能，此時，還可為設計發展或生產供應一個良好的基礎和實際的三維數模樣板，當以大致的形狀或性能生成三維特性后，通過了解了解圖形中不滿意的部分時，設計人員可以通過修改預設性能或性能之間的約束來取得新的圖形，設計的過程就是對機械結構進行重復了解校核的過程，這其中所需對零件預設尺寸或形狀做不斷的修改，了解符合機械的功能要求，因此性能化可以為齒板齒形的動態了解發現，如與有限元了解方式結合，供應一個正確、準確的模型，進而可為齒板齒形和碎石腔形的正確的結構設計供應一個量效校核的根據。
