錘式破碎機是一種典型的反擊式破碎機，因其構造簡單、性能穩定、破碎比大、處理量高、產品粒度均勻、維護和檢修容易以及能耗低、能夠控制產品粒度等優點而被廣泛運用于建材、水泥、電力、煤炭、冶金、化工等工業部門破碎中等硬度的物料，如石灰石、煤、焦炭、等中硬度物料進行中碎和細碎作業。我們主要來介紹下錘式破碎機的構成。

錘式破碎機的組成

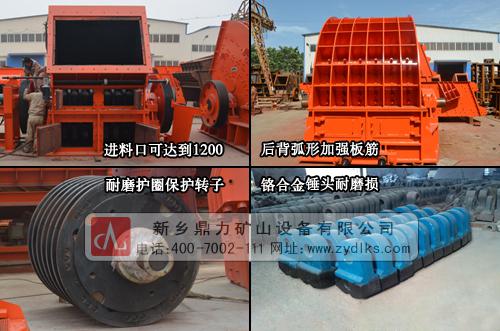

錘式破碎機主要由機架、轉子、反擊襯板、調節襯板等組成。
1.機架
機殼由下機體、后上蓋、左側壁和右側壁組成，各部分用螺栓連接成一體。上部開一個加料口，機殼內壁部鑲以錳鋼襯板，襯板磨損后可以更換。下機體由20和40毫米普通碳素結構鋼板焊接而成，兩側為了安放軸承以支持轉子，用鋼板焊接了軸承支座。機殼和軸之間，如果沒有防護措施，漏灰現象是嚴重的。為了防止漏灰，在機殼上通常都會安置一種叫軸封的裝置。

2.轉子
錘式破碎機工作的部件為帶有錘頭的轉子。轉子由主軸、圓盤、銷軸和錘頭組成。電動機帶動轉子在破碎腔內高速旋轉，錘式破碎機目前分重型錘式破碎機及整形式錘式破碎機兩種。

3.反擊板
錘式破碎機用錘頭高速錘打礦石，為了防止機架的磨損，在機架的內壁裝有錳鋼襯板。

4.調節襯板
調節襯板主要由 緩沖彈簧、調節座、調節桿、襯板架、活動反擊板及調節螺母等部分組成。通過調整活動反擊板與轉子上錘頭回轉軌跡圓之間的距離，可以改變破碎機出料粒度的大小。

5.過載保護裝置
金屬物對錘式破碎機是大的威脅，為了防止金屬物進入破碎機造成事故，一般錘式破碎機都有安保護裝置。

6.密封防塵裝置
密封的目的在于防止灰塵，水分等進入軸承和相對運動的部件之間，密封的好與壞直接影響到滾動軸承和齒輪滾子的使用壽命，從而影響到整臺機器的工作效率。
